RDS1
Radio Data System Encoder

Cos'è il Radio Data System
E' un sistema di invio di informazioni ausiliarie (qualche somiglianza con il sistema televideo) contemporaneamente al segnale audio e senza interferenza alcuna con quest’ultimo.

A cosa serve il Radio Data System
Sui ricevitori predisposti per tale servizio, consente di far apparire il nome della emittente appena la si è sintonizzata, di ricercare automaticamente la stessa emittente su altre frequenze quando il segnale peggiora, di forzare l’ascolto degli annunci sul traffico e dei notiziari, di visualizzare messaggi scorrevoli, … ed altro ancora.

Cosa perde chi non ha l’RDS
Perde ascoltatori !!!, ascoltare una emittente che lo usa è più facile perché si può subito vedere che la si è sintonizzata, ed è più confortevole perché se la emittente dispone di più frequenze, quella con segnale più forte viene continuamente ed automaticamente sintonizzata.

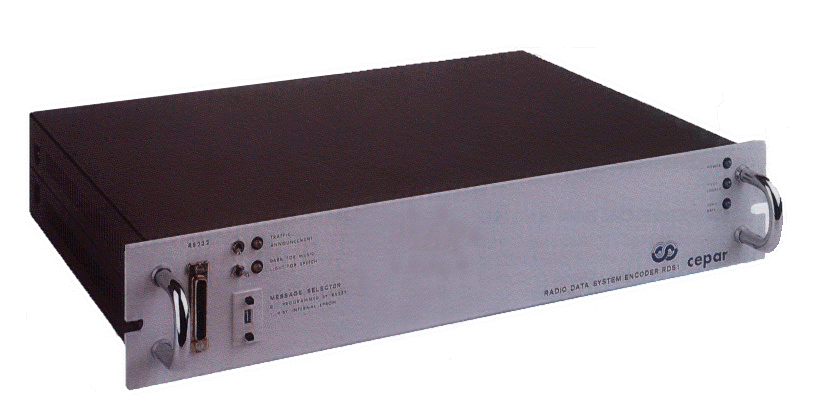

Il Codificatore RDS1
Questo apparecchio nasce con l’obbiettivo di rendere semplice ed economico l’utilizzo dell’RDS in tutte le emittenti radiofoniche.
La semplicità e l’economicità di base non vanno a discapito delle potenzialità del sistema che permette comunque la utilizzazione di tutti i servizi dell’RDS.
L'RDS1 è programmabile attraverso il collegamento via RS232 ad un PC con un software fornito in dotazione facile ed intuitivo, ma una ulteriore semplificazione si può raggiungere eliminando la necessità di qualsiasi operazione di programmazione. Infatti a richiesta l’apparecchio può essere consegnato pronto per l’uso con i messaggi e la lista di frequenze alternative concordati già inseriti.

Programmazione
La programmazione è ottenuta tramite un collegamento RS232 che  rende l'RDS1 completamente programmabile attraverso un qualsiasi PC. Il software in dotazione (DOS o Windows) è di facile e intuitivo utilizzo. Ciò consente a chiunque, anche non esperto di problemi inerenti il sistema RDS, di effettuare tutte le programmazioni con il minimo rischio di errori. La programmazione è memorizzata in una RAM con batteria tampone che garantisce la ritenzione dei dati in assenza di alimentazione anche per anni. L'RDS1 è anche dotato di orologio interno con batteria tampone.

Messaggio PSN
Il PSN (Programme Service Name) è la scritta che compare sul display a 8 caratteri dei ricevitori dotati di RDS.
L'RDS1 è in grado di memorizzare 10 diversi messaggi PSN. Ciascun messaggio PSN può essere composto da un massimo di 50 scritte di 8 caratteri. Ciascuna scritta ha impostabile un proprio tempo di permanenza sul display del ricevitore dotato di RDS. In qualsiasi momento si può selezionare quale dei 10 messaggi PSN utilizzare mediante un selettore sul pannello frontale dell'RDS1, senza la necessità di essere collegati al PC di programmazione. In questo modo si può far visualizzare sui ricevitori dotati di RDS il messaggio più adatto al momento, con una operazione semplice e sicura.
Ma è anche possibile collegare l'RDS1 ad un sistema automatico di messa in onda dei programmi radiofonici.  Il sistema automatico può variare il messaggio PSN in qualsiasi momento, consentendo per esempio di visualizzare sui ricevitori dotati di RDS il titolo del programma radiofonico o addirittura del brano musicale in esecuzione,   notizie o altro ancora.

Traffic e Music/Speech
I segnali Traffic e Music/Speech sono comandati da pannello anteriore qualunque sia il messaggio selezionato.
Il segnale Music/Speech provoca nei ricevitori predisposti una diversa equalizzazione e regolazione dell’audio.
Il segnale Traffic provoca nei ricevitori predisposti il momentaneo arresto del lettore a cassetta o cd, per consentire l’ascolto degli annunci sul traffico.

Frequenze alternative
La lista di frequenze alternative consente ai ricevitori predisposti di scegliere nell’elenco quella con il segnale più forte.
E' possibile sia l'utilizzo di liste con il metodo A con canalizzazione anche a 50KHz e 25KHz, che con il metodo B, più efficiente, con canalizzazione solo a 100KHz.

Connessione
L’apparecchiatura è dotata di ingresso/uscita MPX con livello passante inalterato (nominale 0dBm), il segnale RDS viene sommato a quello MPX (con livello nominale –30dB).
L’apparecchiatura si collega semplicemente tra codificatore e modulatore.
Nessuna regolazione è necessaria se il segnale di entrata MPX è pari al nominale, diversamente una regolazione interna a ponticelli consente di avere il corretto livello RDS, sempre lasciando inalterato il segnale MPX passante.
Una ulteriore uscita RDS è disponibile per il caso di distribuzione su più direttrici del segnale RDS.

Telecontrollo
E’ previsto il telecontrollo che consente il cambio dei messaggi con un comando dato a distanza, per esempio si può cambiare la lista di frequenze alternative, il tipo di programma, le informazioni su altre emittenti, mediante interruttori posti a portata del tecnico audio della emittente.
In un sistema automatico i messaggi possono essere cambiati da comandi forniti dal sistema automatico stesso.

Servizi speciali
I servizi speciali e in particolare quello di ricerca persone e quello dell’invio di testi, sono possibili con soluzioni personalizzate secondo le esigenze. In particolare è possibile l'invio di comandi per la gestione della rete di trasmissione (cambio di ponti radio, trasmettitori, accensioni, spegnimenti, partenza programmi e pubblicità locali, ecc.) mediante l'impiego di decodificatori come il modello RDS4 di nostra produzione.
